产品名称：2LQFW系列列管式冷却器
所属分类：列管式冷却器
产品概述： 列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束
全国统一服务热线：13951169338
列管式冷却器由两只相同面积的冷油器和三通阀装置构成，一只工作，一只备用，每个冷却器能承担整个系统的冷却负荷，管板一头固定，一头浮动、可拆卸的管束和水室箱盖，便于运行过程中清洗、检查和维修。冷却器的材质，根据使用场所、水系统条件可有多种选择。

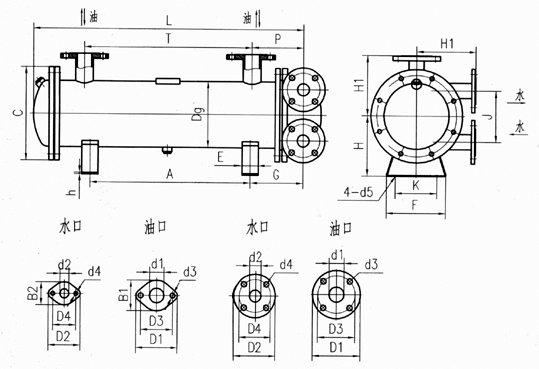

一：2LQFW型冷却器尺寸示意图
型号 A0.5F A0.65F A0.8F A1.0F A1.2F A1.46F A1.7F A2.1F A2.5F A3.0F A3.6F A4.3F A5.0F A6.0F A7.2F A8.5F A10F A12F A14F A16F 换热面积 0.5 0.65 0.8 1.0 1.2 1.46 1.7 2.1 2.5 3.0 3.6 4.3 5.0 6.0 7.2 8.5 10 12 14 16 A 345 470 595 440 565 690 460 610 760 540 665 815 540 690 865 575 700 875 875 875 K 90 90 90 104 104 104 120 120 120 140 140 140 170 170 170 230 230 230 230 230 E 40 40 40 40 45 45 50 50 50 55 55 55 60 60 60 65 65 65 65 65 F 140 140 140 160 160 160 180 180 180 210 210 210 250 250 250 320 320 320 320 320 d5 11 11 11 14 14 14 14 14 14 14 14 14 14 14 14 18 18 18 18 18 Dg 14 114 114 150 150 150 186 186 186 219 219 219 245 245 245 325 325 325 325 325 H 115 115 115 140 140 140 165 165 165 200 200 200 240 240 240 280 280 280 280 280 J 42 42 42 47 47 47 52 52 52 85 85 85 95 95 95 105 105 105 105 105 H1 95 95 95 115 115 115 140 140 140 200 200 200 240 240 240 280 280 280 280 280 L 545 670 790 680 805 930 740 890 1040 870 995 1145 920 1070 1245 1000 1125 1300 1300 1527 G 100 100 100 115 115 115 140 140 140 175 175 175 205 205 205 220 220 220 220 220 P 93 93 93 105 105 105 120 120 120 170 170 170 190 190 190 210 210 210 210 210 T 357 482 607 460 585 710 500 650 800 565 690 840 570 720 895 590 715 890 890 1038 C 186 186 186 220 220 220 270 270 270 308 308 308 340 340 340 406 406 406 406 406 法兰 椭圆圆形d1 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 80 80 80 80 80 D1 90 90 90 100 100 100 118 118 118 160 160 160 180 180 180 195 195 195 195 195 D3 65 65 65 75 75 75 90 90 90 125 125 125 145 145 145 160 160 160 160 160 d3 11 11 11 11 11 11 14 14 14 18 18 18 18 18 18 8*18 8*18 8*18 8*18 8*18 d2 20 20 20 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 65 65 D2 80 80 80 90 90 90 100 100 100 145 145 145 160 160 160 180 180 180 180 180 D4 55 55 55 65 65 65 75 75 75 110 110 110 125 125 125 145 145 145 145 145 d4 11 11 11 11 11 11 11 11 11 18 18 18 18 18 18 18 18 18 18 18 重量（kg) 30 33 36 47 51 54 60 70 76 110 119 130 145 161 176 215 231 250 210 270
列管式冷却器优点：
.选材范围广（碳钢、不锈钢、铜等金属）
.设计灵活，规格齐全，实用针对性强，节约资金。
.应用条件广泛，适应性强，适用较大的压力、温度范围和多种介质热交换。
.维护费用低，易操作，清垢周期长，清洗方便。
-
